Beschlagsleser - die kompakte Einheit zum Bedienen von Türen

Die EBL-1 Beschlagsleser wurden als kompakte Einheit zum Bedienen einer Tür konzipiert. Sie eignen sich für Holz-, Stahl-, Aluminium- oder Schmalrahmentüren und können bei Flucht- und Rettungswegen, sowie an Brandschutztüren eingesetzt werden.

EBL-1 ist robust, energieeffizient, flexibel im Einsatz und einfach in der Montage. Die hochwertigen Beschlagsleser sind in den Schutzklassen IP30 und IP55 erhältlich. Während die IP30-Ausführungen als Einzel- und Komplettgarnitur, mit und ohne Interventionszylinder erhältlich sind, werden die Sicherheitsbeschläge der IP55- Ausführungen nur als Komplettgarnitur inkl. Interventionszylinder (RZ & PZ) angeboten.

 → alle EBL-1 Produkte im Produktfinder anzeigen



Beschlagsleser Komplettgarnitur

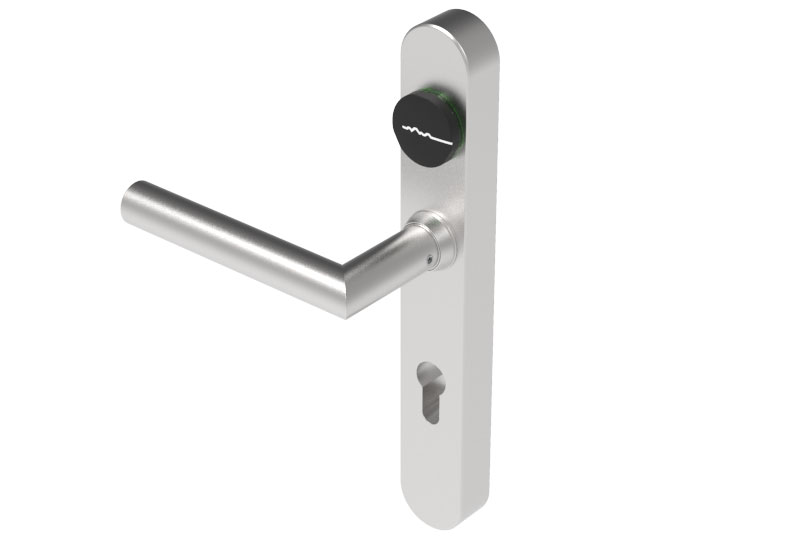

Komplettgarnitur EBL-1 Sicherheitsbeschlag

Sicherheitsbeschlag mit integrierter Entscheidungselektronik für höchste Sicherheitsansprüche im Aussenbereich.
Wird als Komplettgarnitur Elektronik-Mechanik mit Interventionszylinder angeboten.
  → alle EBL-1 Sicherheitsbeschläge anzeigen
→ mehr über EBL-1 Sicherheitsbeschläge
→ Flyer EBL-1 Sicherheitsbeschlag (PDF)
→ Broschüre EBL-1 Sicherheitsbeschlag (PDF)
→ Bedienungsanleitung EBL-1 Sicherheitsbeschlag  (PDF)
Beschlagsleser Komplettgarnitur

Komplettgarnitur EBL-1

Beschläge mit integrierter Entscheidungselektronik in unterschiedlichen Ausführungen. Als Variante stehen ein Innenbeschlag und eine Doppelelektronik zur Verfügung.
Die Beschläge sind mit unterschiedlichen Drückerformen und wahlweise mit oder ohne Interventionszylinder erhältlich.
→ alle EBL-1 Produkte anzeigen
→ Flyer Beschlagsleser EBL-1 (PDF)
→ Broschüre Beschlagsleser EBL-1 (PDF)
→ Bedienungsanleitung EBL-1 (PDF)
Beschlagsleser Einzegarnitur

Einzelgarnitur EBL-1

Beschläge mit integrierter Entscheidungselektronik.

Unabhängige Einzelgarnitur. Auf der Gegenseite kann eine beliebige Türgarnitur bauseitig dazu projektiert werden.



→ alle EBL-1 Einzelgarnituren anzeigen
→ alle EBL-1 Produkte anzeigen



Häufige Fragen zum EBL-1 Beschlag und dem EBL-1 Sicherheitsbeschlag



EBL steht für Elektronischer BeschlagsLeser. Der elektronische RFID-LEGIC-Leser ist direkt im Beschlag integriert.

EBL-1

  • Schutzklasse IP30
  • Als Einzelgarnitur oder Komplettgarnitur erhältlich
  • Funktionsweise Beschlaglösung: als unabhängige Einzel-Einheit. Auf der Gegenseite kann eine beliebige Türgarnitur eingesetzt werden.
  • Mit Interventionszylinder oder Blind
  • 6 Drückerformen zur Auswahl
  • Batteriewechsel an Aussenseite
  • Edelstahl-Lösung mit Kunststoffelementen

EBL-1 Sicherheitsbeschlag

  • Schutzklasse IP55
  • Nur als Komplettgarnitur erhältlich
  • Funktionsweise Beschlaglösung: als Doppel-Einheit mit verbundenem Aussen- und Innenbeschlag
  • Mit Interventionszylinder
  • 4 Drückerformen zur Auswahl
  • Batteriewechsel an Innenseite
  • Durchgehende Edelstahl-Lösung «aus einem Guss»

Der EBL-1 Sicherheitsbeschlag ist ein Schutzbeschlag. Er überzeugt mit Korrosionsbeständigkeit, Sicherheit und Ästhetik.
Der Aussen- und Innenbeschlag bestehen aus massivem Edelstahl und bilden zusammen eine Einheit. Sie sind miteinander verkabelt und funktionieren nur in Kombination.

1  Türdrücker
2  Sicherungsschraube
3  Aussengarnitur
4  Leser-Einheit

5  Gewindehülse
6  Verbindungskabel
7  Drückervierkant
8  Innengarnitur

9  Abdeckschild
10  Batterie
11  Befestigungsschraube

Nach erfolgter Auswahl der Garnitur, können eine Drückerform sowie ein Zylinderausschnitt ausgewählt werden. Die Konfigurationsmöglichkeiten bei EBL-1 und dem EBL-1 Sicherheitsbeschlag sind leicht unterschiedlich:

Drückerformen

EBL-1

Form L11

Form L11 abgesetzt

Form U22

Form U22 abgesetzt

Form U11

Form U11 abgesetzt

EBL-1 Sicherheitsbeschlag

Form L11

Form L11 abgesetzt

Form U22

Form U22 abgesetzt





Zylinderausschnitte

EBL-1

Rundzylinder (RZ)

Profilzylinder (PZ)

Blind (ohne)





EBL-1 Sicherheitsbeschlag

Rundzylinder (RZ)

Profilzylinder (PZ)









EBL-1 Animationsvideos

Beschlag vorbereiten EBL-1



Montageanleitung EBL-1



Batteriewechsel EBL-1
