SEA-OSS
Nachfolgend erläutern wir Ihnen alle Details des Konzeptes SEA-OSS. Klicken Sie auf den gewünschten Teilbereich um den entsprechenden Inhalt anzuzeigen und mehr zu erfahren.
Programmiergerät
«SEA-OSS Connector»
Software
«SEA-OSS Access»
Zubehör
rund um SEA-OSS
System-Integration
Funktionsweise
Komponentenkonfiguration
Programmiergerät «SEA-OSS Connector»
Der SEA-OSS Connector ist das Programmiergerät für die Komponentenkonfiguration. Das Gerät dient als universelle Kommunikations-Schnittstelle für die SEA-OSS-Komponenten.
Die SEA-OSS Connectoren sind aus recyceltem schwarzen Kunststoff gefertigt um den ökologischen Fussabdruck zu minimieren.
→ PDF Bedienungsanleitung SEA-OSS Connector

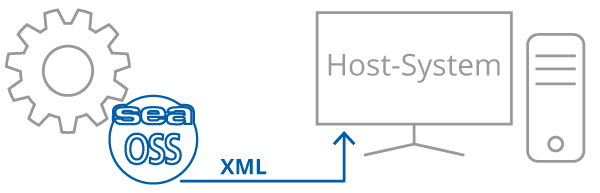

System-Integration
Die SEA-OSS Schliesskomponenten werden initial mit der Software «SEA-OSS Access» konfiguriert und anschliessend mit einem beliebigen Host-System, welches den OSS-SO Standard unterstützt, verwaltet.
SEA bietet selbst KEIN OSS-SO kompatibles Host-System für die Komponentenverwaltung an.
Funktionsweise
Die SEA-OSS Schliesskomponenten können in jedem OSS-SO kompatiblen Host-System verwaltet werden. Auch die Verwaltung der «SEA-OSS Service-Medien» liegt in der Hoheit des Host-Systems.
Um ein SEA-OSS Service-Medium operativ einsetzen zu können, werden auf dem Medium zwei Segmente in Kombination benötigt. Der Anwender muss sein gültiges OSS-Segment selbst auf das SEA-OSS Servicemedium aufbringen. Erst im Kombination mit einem gültigen OSS-Segment ist das Service-Medium bereit für eine Komponentenkonfiguration.
Zwei Segmente in Kombination berechtigen zur Kommunikation
Das SEA-OSS Servicesegment berechtigt ein Medium zusammen mit einem berechtigten OSS-SO-Segment zur Kommunikation mit dem SEA-OSS Access über den dazugehörigen SEA-OSS Connector
Komponentenkonfiguration
Was wird für die Komponentenkonfiguration benötigt?
Wie erfolgt die Komponentenkonfiguration?
- Grundlage bilden
Mittels Codierstation ein gültiges OSS-Segment auf das «SEA-OSS Servicemedium» aufbringen
- SEA-OSS Access installieren
SEA-OSS Access aus dem Microsoft®Store herunterladen und auf dem PC installieren
- Komponentenkonfiguration mit SEA-OSS Access
- SEA-OSS Access starten
- Connector-Taufe
- Projekt und Site erstellen oder importieren
- Komponenten erfassen / verifizieren
- Komponente taufen (jede physische Komponente einzeln)
- Startmedium (SEA-OSS Servicemedium) einlesen
- Komponente initialisieren (jede physische Komponente einzeln)
- XML-Export
- XML-Import
Das aus SEA-OSS Access generierte XML retour in das Host-System importieren.
→ PDF Benutzerhandbuch SEA-OSS Access
Zubehör rund um SEA-OSS
Die Initialisierung der SEA-OSS Komponenten erfolgt via Funk. Dazu wird ein Programmiergerät und eine Service-Karte benötigt. Für Servicezwecke werden (je nach Komponente) weitere Zubehörartikel wie z.B. Kabel benötigt. Hier erhalten Sie einen Überblick.
Das SEA-OSS Zubehör ist im Set als praktischer Programmierkoffer erhältlich
Programmierkoffer SEA-OSS
Der SEA-OSS Programmierkoffer besteht aus:
- SEA-OSS Connector (Programmiergerät)
- USB-C Kabel (für Programmiergerät-PC)
- SEA-OSS Servicemedium (für alle Komponenten)
- Werkzeugset EBL-1 (für EBL-1 Garnituren)
- Demontage-Magnet (für EBL-1 Sicherheitsbeschlag)
- Notstrom-Adapter Digi-Knauf
- Demontageadapter (für Digi-Knauf)
- Demontagewerkzeug Logodisk (für Digi-Knauf)
- Batteriewechselbügel (für Digi-Knauf)
- Programmierkabel Contact-Zylinder
- Schlagfester Transportkoffer mit Schaumstoffeinlage
Sämtliche Artikel aus dem Programmierkoffer sind auch einzeln erhältlich
SEA-OSS Connector
Der SEA-OSS Connector ist das handliches Programmiergerät für die Konfiguration von SEA-OSS Komponenten.
Das Gerät bildet die Grundlage, damit die SEA-OSS Komponenten und die Konfigurations-Software miteinander kommunizieren können. Der SEA-OSS Connector lässt sich via USB mit einem Windows-PC verbinden. Das Gerät verfügt über einen eingebauten LEGIC-Leserchip und bietet mehrere Schnittstellen.
SEA-OSS Servicemedium
Programmiermedium für die Konfiguration von SEA-OSS Komponenten
Servicemedien enthalten ein «SEA-OSS Servicesegment». Um ein SEA-OSS Service-Medium operativ einsetzen zu können, werden auf dem Medium zwei Segmente in Kombination benötigt. Der Anwender muss sein berechtigtes OSS-Segment selbst auf das SEA-OSS Servicemedium aufbringen. Erst im Kombination mit einem berechtigten OSS-Segment ist das Service-Medium bereit für eine Komponentenkonfiguration.
SEA-OSS Batteriewechselmedium
Servicemedium für den Batteriewechsel an SEA-OSS Knauf-Digitalzylindern.
Kann ohne SEA-OSS Connector (z.B. vom Hauswart) zu Service-Zwecken verwendet werden.
Servicemedien enthalten ein «SEA-OSS Servicesegment». Um ein SEA-OSS Service-Medium operativ einsetzen zu können, werden auf dem Medium zwei Segmente in Kombination benötigt. Der Anwender muss sein berechtigtes OSS-Segment selbst auf das SEA-OSS Servicemedium aufbringen. Erst im Kombination mit einem berechtigten OSS-Segment ist das Service-Medium einsatzbereit.

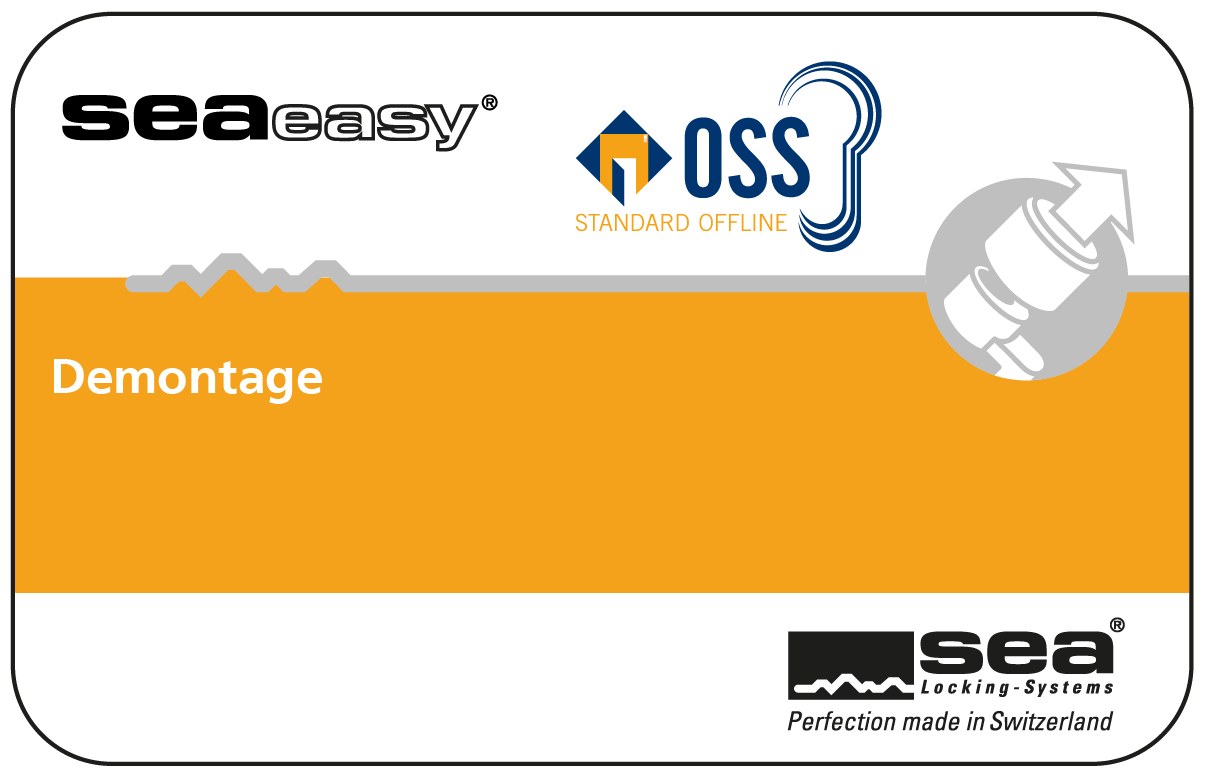

SEA-OSS Demontagemedium
Servicemedium für die Demontage von SEA-OSS Knauf-Digitalzylindern.
Kann ohne SEA-OSS Connector (z.B. vom Hauswart) zu Service-Zwecken verwendet werden.
Servicemedien enthalten ein «SEA-OSS Servicesegment». Um ein SEA-OSS Service-Medium operativ einsetzen zu können, werden auf dem Medium zwei Segmente in Kombination benötigt. Der Anwender muss sein berechtigtes OSS-Segment selbst auf das SEA-OSS Servicemedium aufbringen. Erst im Kombination mit einem gültigen OSS-Segment ist das Service-Medium einsatzbereit.
Notstromadapter Digi-Knauf
für alle Knauf-Digitalzylinder
Knauf-Digitalzylinder (DIGI-Knauf) können mittels dieses Adapters und dem SEA-OSS Connector mit Notstrom versorgt werden wenn die Batterie leer ist.
Länge des Kabels: 1,2m.
Programmierkabel Wandleser
Dieses Kabel kann als alternative Datenübertragungs-Art (anstatt 868-Funk) bei der Programmierung von Wandlesern mit dem SEA-OSS Connector eingesetzt werden.
Länge des Kabels: 1,2m.
Kabel USB-C / USB-C
1m, USB-2.0
Dient als Verbindungskabel zwischen PC und Programmiergerät.
Geeignet als Lade- und Datenkabel. Datenübertragungsgeschwindigkeit: USB2.0 bis zu 480 Mbit/s; Ausgangsleistung: bis zu 5 V, 3 A, 15 W
Kabel USB-C / USB-A
1m, USB-2.0
Dient als Verbindungskabel zwischen PC und Programmiergerät.
Geeignet als Lade- und Datenkabel für Datenübertragungsraten bis zu 480 Mbit/s.
Leitermaterial: Kupfer. Leiteraufbau: AWG28 / AWG22.
Schirmung: Folie + 80% Geflechtschirm. Umspritzte Stecker, PVC Mantel.
Netzteil 5V / 2A USB-C
Netz-Stecker für das Aufladen des Akkus im SEA-OSS Connector
Kompakter Schnell-Lader mit USB Type-C Anschluss und Power Delivery Schnellladetechnologie.
Das hochwertige Netzteil lädt ihre Geräte schnell und sicher auf. Nicht kompatible Geräte werden standardmäßig im 5V-Modus aufgeladen. Das Gerät ist TÜV/GS geprüft und bietet höchste
Sicherheit gegen Überspannung-, Überlastung und Kurzschluss.
Zusätzlich wird ein USB-C Kabel benötigt.

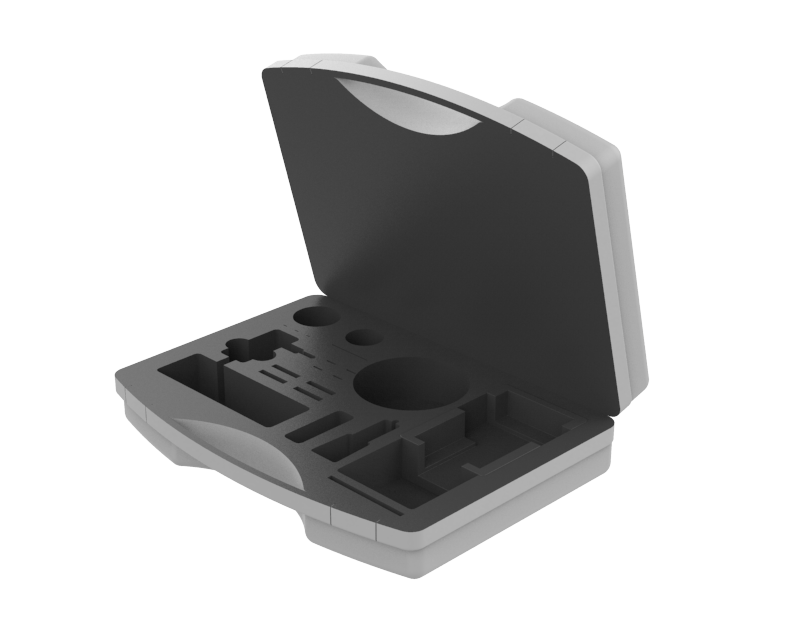

Transportkoffer
für SEA-OSS Connector, leer
Sicheres Transportieren des SEA-OSS Connectors und Zubehör. Schlagfester Transportkoffer mit Schaumstoffeinlage. Ideal zum transportieren des SEA-OSS Konfigurations- und Service-Materials.
Dieser Transportkoffer wird OHNE Material ausgeliefert.
→ alle OSS-Zubehörartikel anzeigen
