Systemkomponenten SEA-4.0e
Die SEA-4.0e-Systemkomponenten können in drei Hauptkategorien aufgeteilt werden:
Verwaltung – Steuerung – Kommunikation.
SEA Access ist die webbasierte Verwaltungsapplikation. Diese wird zum Konfigurieren und Verwalten sämtlicher SEA-4.0e Komponenten und Medien verwendet. SEA-Access kann mit jedem browserfähigen Gerät verwendet werden.
Der Kontroller bildet das Herzstück ihrer Anlage. Auf diesem befindet sich die vorinstallierte Verwaltungsapplikation SEA-Access, er dient zum Steuern der automatischen Türen und ist Netzwerkkomponente und Datenspeicher zugleich.
Die Online-Wandleser sowie die Wireless Gateways sind per Kabel mit dem Kontroller verbunden. Ein Wireless Gateway ermöglicht die drahtlose Kommunikation mit den Funkkomponenten (Drückerleser, Knaufzylinder, Schrankschlösser).
Als Zutrittsmedien werden RFID-Transponder des Typs MIFARE DESFire EV2 eingesetzt.
Verwaltung
Verwaltungsapplikation SEA Access
Die webbasierte Online Verwaltungs-App «SEA Access» ist in verschiedenen Versionen verfügbar:
– SEA Access-Free
– SEA Access-10
– SEA Access-100
SEA Access wird zum Konfigurieren und Verwalten sämtlicher SEA-4.0e Komponenten und Medien verwendet. SEA-Access kann mit jedem browserfähigen Gerät verwendet werden.
Jeder Kontroller wird standardmässig mit «SEA Access Free» ausgeliefert. «Access Free» ist die kostenlose Basis-Lizenz mit der als System bis zu 4 Online-Türen und bis zu 50 Medien (mit Zusatzlizenz bis 1'000 Medien) verwaltet werden können. «Access-10» und «Access-100» sind kostenpflichtige Lizenzen, welche eine höhere Anzahl Türen & Medien erlauben, über mehr Basisfunktionen verfügen und funktionell mit Zusatzlizenzen erweitert werden können.
Ein Upgrade der SEA Access Version kann jederzeit durchgeführt werden und die Lizenzkosten sind pro Anlage einmalig.
→ mehr über SEA Access und deren Lizenzierung erfahren Sie in der Dokumentation «Systembeschreibung»
→ alle SEA Access-Produkte anzeigen
Steuerung
Steuerungseinheiten
Die Kontroller sind die Steuerungs-Zentralen Ihres Zutrittsystemes. Pro Anlage wird mindestens ein Online-Kontroller (Tür-Kontroller oder Lift-Kontroller) benötigt. Er wird für den Betrieb der Verwaltungsapplikation, als Datenspeicher und Netzwerkkomponente zugleich verwendet.
Es werden verschiedene Versionen an Steuerungseinheiten (auch Kontroller genannt) mit unterschiedlichen Ausprägungen angeboten:
– Tür-Kontroller (2, 2+, 2+PoE, 4, 4+, 4+PoE)
– Lift-Kontroller
– Offline-Kontroller (kann nur in Kombination mit einem Tür- oder Lift-Kontroller verwendet werden)
Die Kontroller werden primär für die Steuerung der automatischen Türen eingesetzt. Sie werden via TCP/IP vernetzt und verfügen über einen integrierten Web-Server.
Werden in einer Schliessanlage mehrere Kontroller eingesetzt, tauschen diese ihre Daten automatisch in einer Master-Slave-Topologie aus.
Jeder Kontroller wird standardmässig mit SEA Access-Free ausgeliefert.
→ alle Kontroller anzeigen
Kommunikation
Online-Wandleser
Mit den Online-Wandlesern lassen sich Zutrittsmedien berührungslos auslesen und gewähren bei entsprechender Berechtigung Zutritt. Sie sind mit und ohne Tastenfeld für die Auf- und Unterputzmontage erhältlich und lassen sich im Innen-oder Aussenbereich (IP65) eines Gebäudes montieren.
Die Online-Wandleser werden per Kabel mit einem Kontroller verbunden. Dies ermöglicht eine Echtzeit-Kommunikation und macht sie gar wartungsfrei. Idealerweise werden Wandleser bei hochfrequentierten Durchgängen eingesetzt. Wandleser werden grundsätzlich als Online-Komponenten betrieben. In Kombination mit einem Offline-Kontroller können Wandleser auch Offline betrieben werden.
Folgende Ausführungen sind erhältlich:
- Wandleser-M, Wandleser-MK, Wandleser-MW.
- Für eine komfortable Verwaltung ist der Online-Wandleser auch als USB-Tischleser erhältlich
Sämtliche Online-Wandleser verfügen über eine Lese- und Schreibfunktion.
→ alle Wandleser anzeigen
Wandleser-M
Wandleser-MK
Wandleser-MW
Tischleser-M USB
Wireless Gateways
Ein Wireless Gateway ermöglicht die Kommunikation mit den Funkkomponenten. Mit ihm lassen sich Offline-Funkkomponenten mit dem Kontroller verbinden und können so zu Online-Komponenten erweitert werden.
Pro Gateway lassen sich bis zu 16 Funkkomponenten verbinden. Diese können in Serie (bis 6 Gateways) gekoppelt werden.
Die Wireless Gateways sind in zwei unterschiedlichen Form-Ausprägungen erhältlich.
→ alle Gateways anzeigen
Wireless Gateway
Wireless Gateway oval
Funkkomponenten
Die Funkkomponenten im SEA-4.0e System sind batteriebetriebene Beschlagslösungen, welche als drahtlose Online- oder als Offline-Komponenten konfiguriert werden können. Deren Funktionsart kann jederzeit umgestellt werden, weil für beide Betriebsarten die gleiche Hardware verwendet wird. Das Sortiment der batteriebetriebenen Funkkomponenten besteht aus Drückerlesern, Digitalzylindern und Schranklesern.
→ alle Funkkomponenten anzeigen

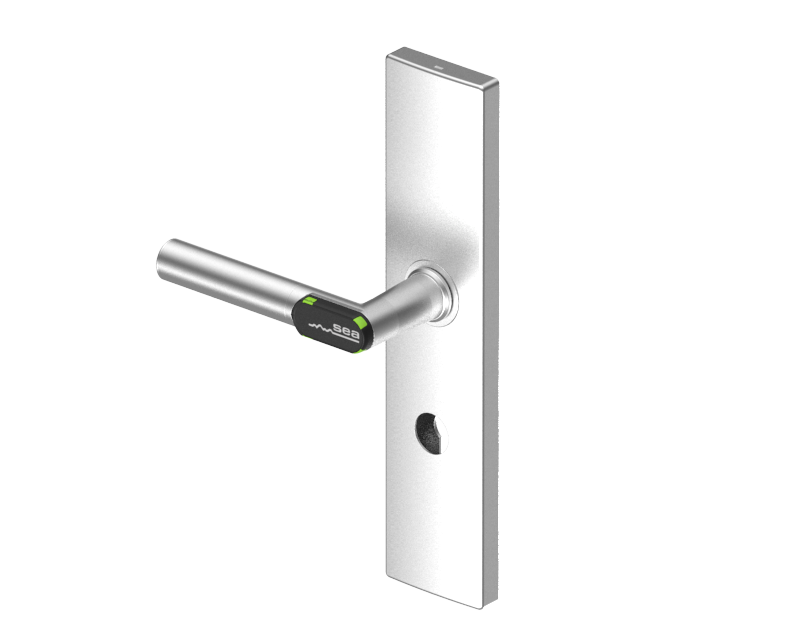

Drückerleser
Die Drückerleser lassen sich an fast alle handelsüblichen Türen montieren. Sie werden als Komplettgarnitur wahlweise mit Elektronik/Mechanik oder Elektronik/Elektronik angeboten.
Alle Varianten sind sowohl als Rundzylinder, Profilzylinder oder Blindbeschlag erhältlich.
Varianten
Bauform breit
Bauform schmal
Bauform rund
Bauform oval
Drückerformen
L-Form L1
U-Form U1
U-Form U2
→ alle Drückerleser anzeigen
Knaufzylinder
Das Sortiment der Knaufzylinder überzeugt mit Ästhetik, Modularität und modernster Elektronik für individuelle Bedürfnisse. Die Digitalzylinder sind als Halb-, Doppel und Drehknopfzylinder erhältlich und können in CH- und Euro-Zylinder eingesetzt werden.
Halbzylinder
Für den Einbau in Türen mit einseitiger Bedienung.
Doppelzylinder
Für den Einbau in Türen mit beidseitiger Bedienung mit dem Benutzermedium.
Drehknopfzylinder
Für den Einbau in Türen mit beidseitiger Bedienung.
Von der Aussenseite mit dem Benutzermedium und auf der Innenseite mit dem Drehknopf.
→ alle Knaufzylinder anzeigen
Schrankleser
Für eine elektronische Verschlusslösung bei Schränken und Möbeln spricht vor allem, dass jeder Zugriff fein säuberlich protokolliert werden kann und somit eine absolute Kontrolle über alle Manipulationen gegeben ist.
Es werden zwei unterschiedliche Typen von Möbelschlössern angeboten: «Schrankschloss-MO» sowie «Knauf-Möbelzylinder». Beide Typen sind mit unterschiedlichen Verschlussriegeln erhältlich.
Knauf-Möbelzylinder
Schrankschloss-MO
→ alle Schrankleser anzeigen
RFID-Zutrittsmedien
SEA-4.0e verwendet als Zutrittsmedien passive RFID-Transponder des Typs MIFARE DESfire EV2.
Die RFID-Zutrittsmedien werden als Silikon-Armbänder, im Kreditkartenformat, als verschiedene Clip-Typen sowie als RFID-Schlüssel angeboten.
RFID-Schlüssel
RFID-Clips
RFID-Card
RFID-Armband
Elektronisch gesicherte Türen und Tore können bei Bedarf auch mit mechanischen Zylindern ergänzend kombiniert werden. In solchen Fällen empfehlen wir den Einsatz von RFID-Schlüsseln um ein einziges Medium für Alles zu haben.
Die elektronischen SEA-Zutrittsmedien können auch für beliebige weitere Anwendungen wie z.B. bargeldloses Bezahlen an Automaten, Arbeitszeiterfassung etc. eingesetzt werden.
Weiter können auch RFID-Zutrittsmedien von Drittanbietern mit dem SEA-4.0e-System verwendet werden. Damit eine volle Kompatibilität gewährleistet werden kann, müssen diese vom Typ «MIFARE DESfire EV2» sein und ein Beschreiben zulassen.
Mit einer (UID-)Zusatzlizenz können auch LEGIC-Medien verwendet werden. Diese sind allerdings nur an drahtgebundenen Online-Lesern kompatibel.
→ alle RFID-Medien anzeigen
Die SEA-4.0e Komponenten funktionieren vernetzt und als System
→ alle SEA-4.0e Komponenten im Produkt-Finder anzeigen
